減溫減壓器-噴霧式











一、用      途

減溫減壓器是將進入的蒸汽壓力和溫度，通過減壓和減溫機構，降低到用戶使用所需的蒸汽參數。 廣泛應用電力、石油化工、輕工、紡織印染、醫藥、熱電聯產等需要轉換蒸汽參數的行業，減溫減壓器可以單獨實現減溫或減壓。

二、結 構 簡 述

減溫減壓器由減壓、減溫、安全保護、蒸汽管道和自動控制系統等組成。

1、減壓系統：蒸汽的減壓主要是由減壓閥來實現的，減壓閥與電動（或氣動，以下同）執行器相連，當管道內的蒸汽壓力變化時，電動執行器啟動調節，帶動減壓閥閥瓣上下升降，調節減壓閥阻力的大小，使管道內的蒸汽壓力保持在規定的范圍內，壓差較大的調節比也可以使用減壓孔板和減壓閥共同來實現蒸汽減壓。

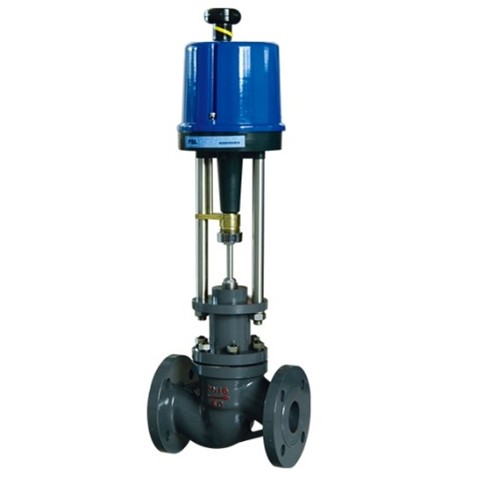

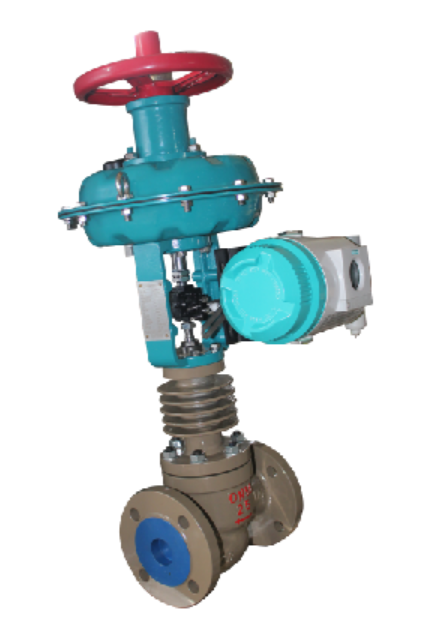

電動減壓調節閥	氣動減壓調節閥



2、減溫系統：由電動減溫調節器，混合管道等組成。減溫水經電動（或氣動，以下同）調節閥后，流入霧化調節器，將減溫水霧化成霧狀顆粒，直接混合汽化來實現蒸汽的減溫。當供給的減溫水壓力超過工作壓力較大時，為了使電動霧化調節器實現最佳的霧化狀態，在進入電動霧化調節器前的給水管道上裝有節流閥，使減溫水壓力經節流閥保持在規定范圍內。霧化調節器可實現霧化調節一體。減溫調節器下端裝有多個1-3mm直徑的霧化噴嘴，呈現豎條狀，上端安裝有執行機構，當混合管道中的蒸汽溫度有所改變時，執行器通過改變行程來調節噴嘴的數量，達到恒溫的目的。 為了防止在運行過程中給水管道內的減溫水壓力突然降低，產生蒸汽通過霧化器反沖入給水管道的現象，在霧化調節器入口處裝有止回閥，當減溫水壓力較低時，需要采用增壓泵組實現給水增壓，兩臺增壓泵一用一備故障自投。

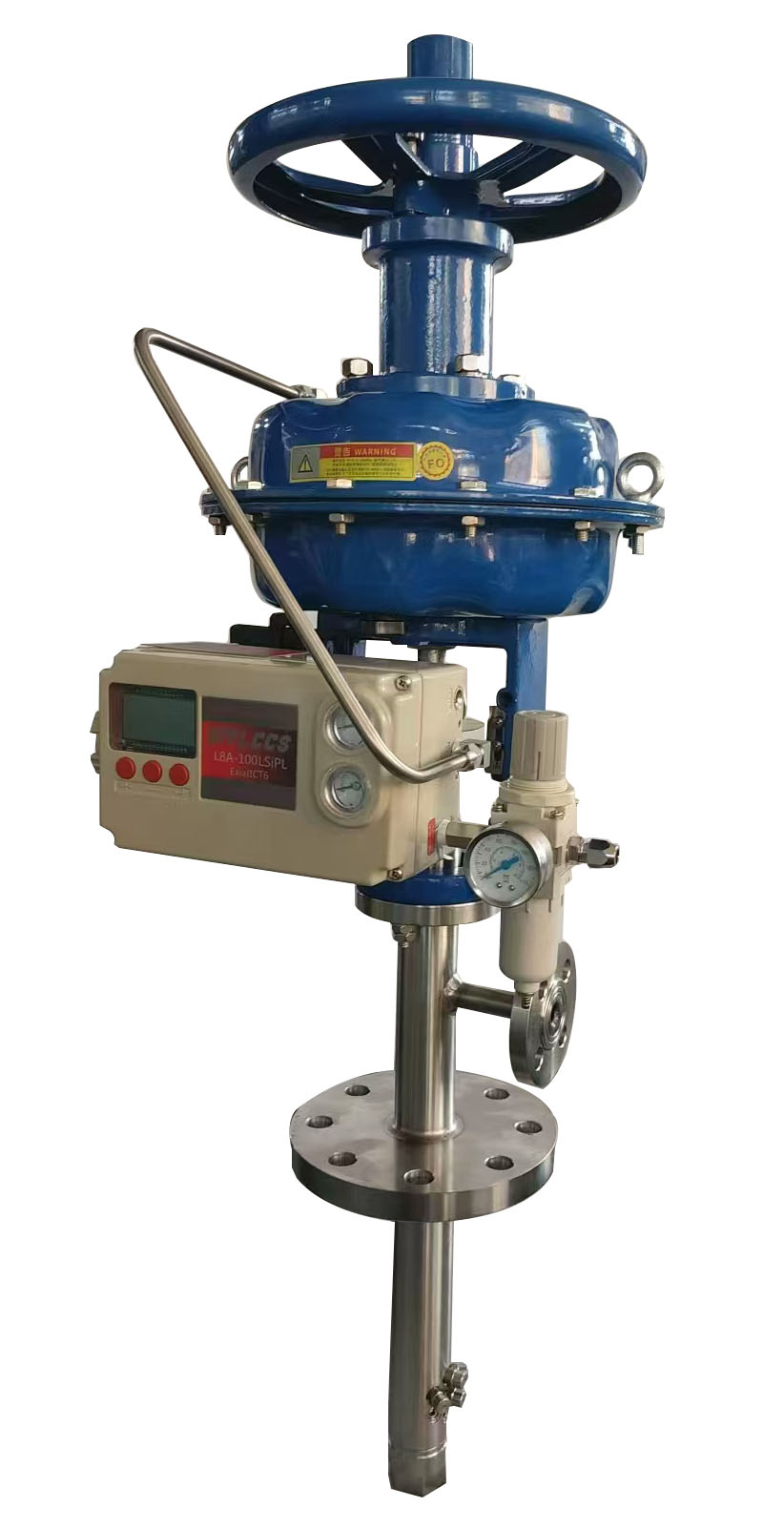

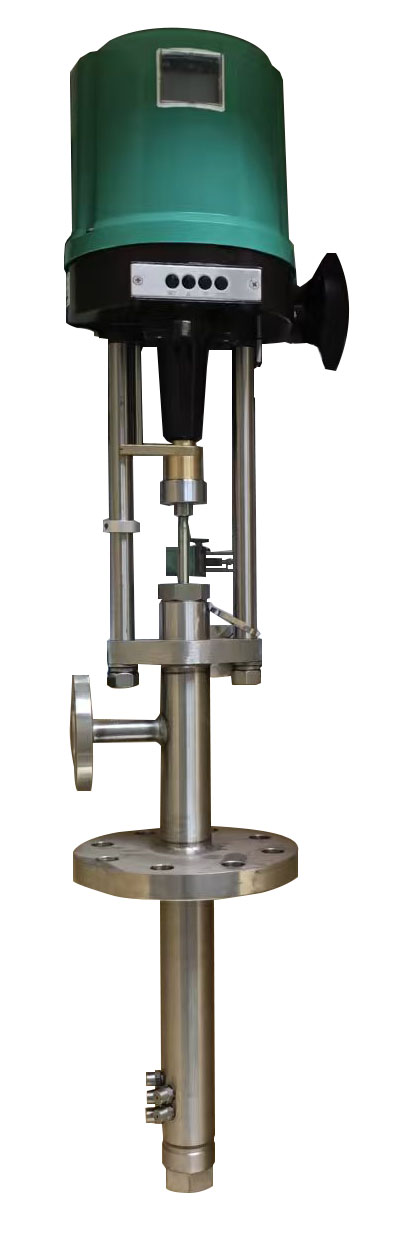

HP615A氣動減溫調節器	HP915A電動減溫調節器





3、安全保護系統：采用彈簧安全閥（或主安全閥）來實現安全保護。當管道內蒸汽壓力超過允許值時，安全閥即自動開啟排放蒸汽。當壓力恢復至規定值時，安全閥即自動關閉。使二次蒸汽壓力保持在允許值內，保證設備和管路的安全運行。

4、自動控制系統：實現對電動減壓閥和電動霧化調節器的控制，一鍵運行自動控制、自適應運行，我公司獨家推出減溫水壓力傳感器當減溫水壓力低時、超溫或超壓、設備故障等自動關閉閥門，需要人為現場確認才可運行設備，保護下游設備安全。也可以通過485通訊上傳上位機，用戶可以實現遠程監控。

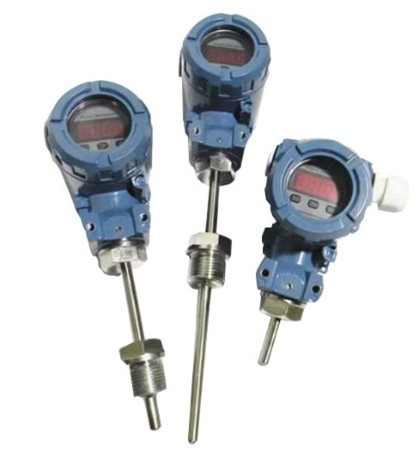

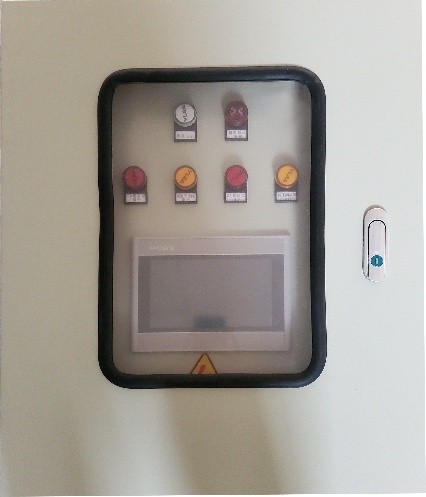

溫度傳感器	壓力傳感器	控制箱及控制器

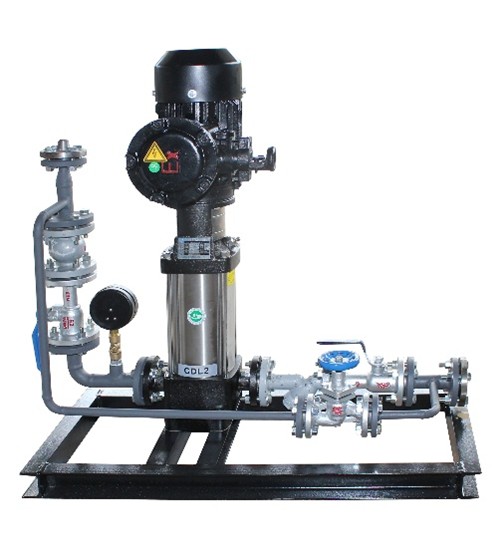

 5、增壓泵組

   增壓泵組是由增壓泵、截止閥、止回閥、過濾器、壓力表等固定框架整體撬裝組成，為減溫系統提供穩定足夠的減溫水壓力，落地安裝即可，結構緊湊，占地面積小。

三、工作原理

減溫減壓器的工作原理實際就是熱量轉換，質量相等的轉換過程。

1、質量相等即：出口蒸汽流量=入口蒸汽流量+減溫水流量；

2、熱量平衡即：出口蒸汽熱量=入口蒸汽熱量+減溫水的熱量。

3、利用伯努力方程原理蒸汽通過節流器改變前后壓差，使過熱蒸汽改變過熱度，飽和蒸汽變成過熱蒸汽，將減溫水霧化成200um顆粒狀混合到高流速的過熱蒸汽中，減溫水吸熱汽化成蒸汽，過熱蒸汽釋放熱量降低溫度，這一熱交換的過程就是減溫減壓。由原理可知，減溫減壓器是不改變蒸汽狀態的熱傳遞的過程。

 4、減溫減壓器，可以單獨的減溫器或減壓器。

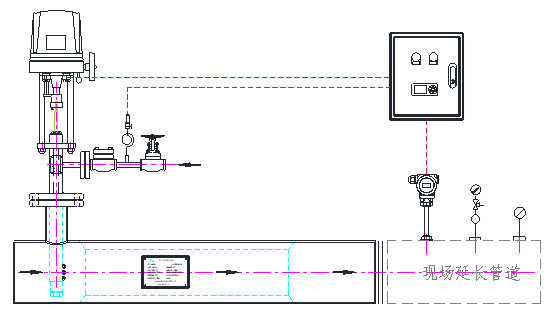

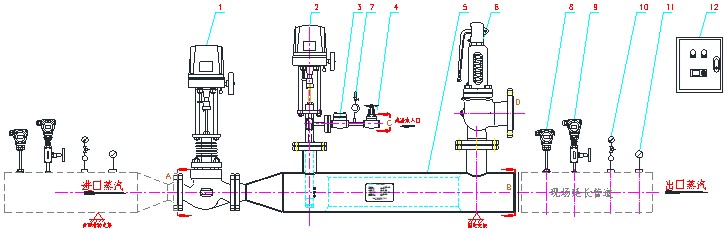

上圖為不帶增壓泵組的減溫減壓器

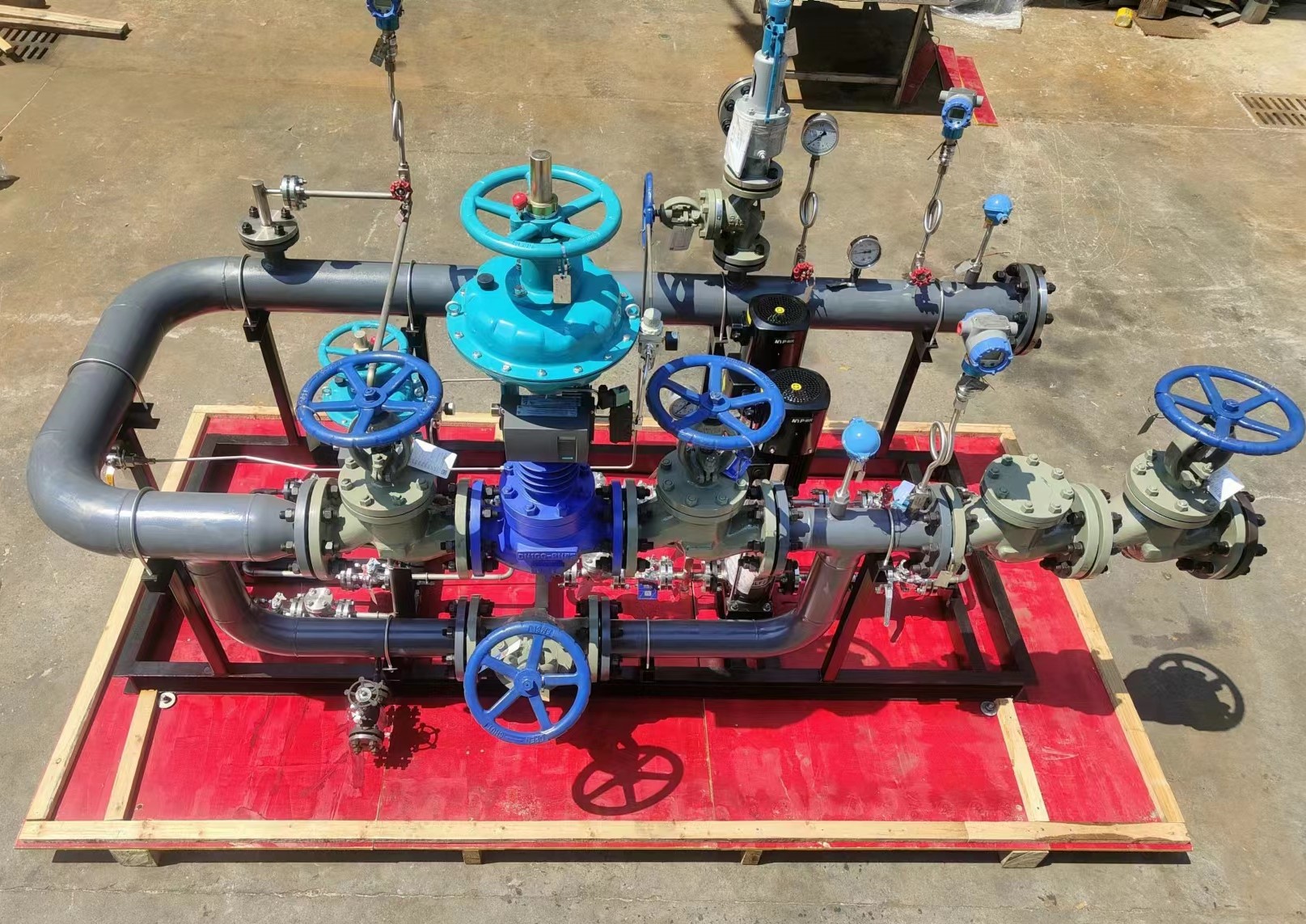

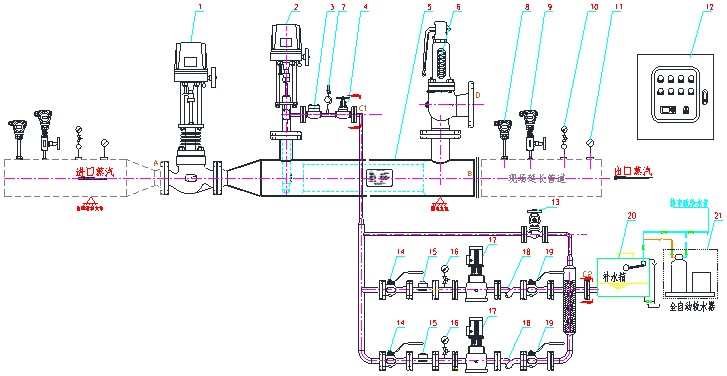

上圖為帶增壓泵組的減溫減壓器

四、主要特點

1.  采用獨特的減溫水壓力傳感器和減壓閥、噴霧閥、增壓泵之間聯動，當水泵故障或缺水時導致減溫水壓力降低，防止高溫蒸汽回流導致低溫設備損壞；

2.  采用針對減溫減壓器的特點使用一款簡單易用的控制器，無需專業人員即可操作，設置一鍵運行，自適應調試和運行，無需專業人員到現場調試，節約人力成本；控制器同時支持485通訊。

3.  采用噴霧調節一體化器，多噴嘴可變調節，最小噴孔直徑0.63mm，最小流量0.29L/min &ΔP0.4MPa讓每一個噴嘴都能在最佳的狀態噴霧，提高可調節比，蒸汽和減溫水的壓差可降低到0.2MPa，從而降低水泵揚程達到降低水泵功率，節約電能,例如：一次蒸汽壓力1.0MPa,二次壓力0.6MPa，管道及閥門阻力0.1MPa，

五、訂貨須知

用戶詢價和訂合同時請提供:

1.   進口蒸汽壓力P1，溫度t1；

2.   出口蒸汽壓力P2，溫度t2，（如果出口是飽和蒸汽提供其中一個就可以） ；

3.   提供其中一個就可以  1、進口蒸汽流量；2、出口蒸汽流量，3、熱負荷，4、減溫水流量；

4.   減溫水溫度t3和壓力P3，如果沒有就采用增壓泵組，默認t3水溫20℃， P3壓力 0.2MPa；

5.   控制方式，帶控制或不帶控制，帶控制是否需要通信；

6.   驅動類別  電動、氣動，默認選擇電動220V電源輸入輸出4-20mA。

7.   接口（默認入口法蘭HG/T20592-2009,出口坡口焊接）

注：以上涉及壓力，標明是相對壓力還是絕對壓力，默認是相對壓力（表顯壓力）；

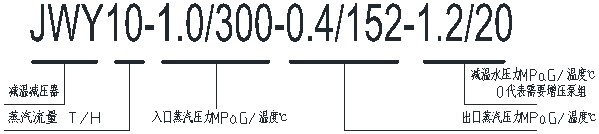

六、型號說明





特別重要的提醒：減溫減壓器是指不改變蒸汽狀態的減溫減壓。出口蒸汽溫度不能小于該壓力下的飽和蒸汽溫度。
